Делаем короб для кухонной вытяжки своими руками

В кухонном помещении очень много инженерных коммуникаций. Это трубы горячей и холодной воды, канализация, вентиляция, вытяжка, электрика и отопление. Некоторые сети можно скрыть в полу или стенах, но есть элементы, спрятать которые в штробах достаточно сложно. К примеру, идущие параллельно водопроводные и канализационные трубы, занимающие большой объем. Или ситуация с вытяжкой, когда варочная плита перенесена, а вентиляционный люк остался в небольшом отдалении от нее. Во всех этих случаях придется устанавливать короб из гипсокартона.

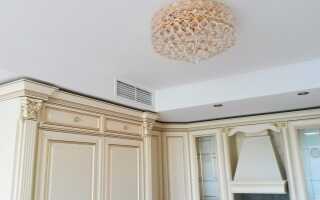

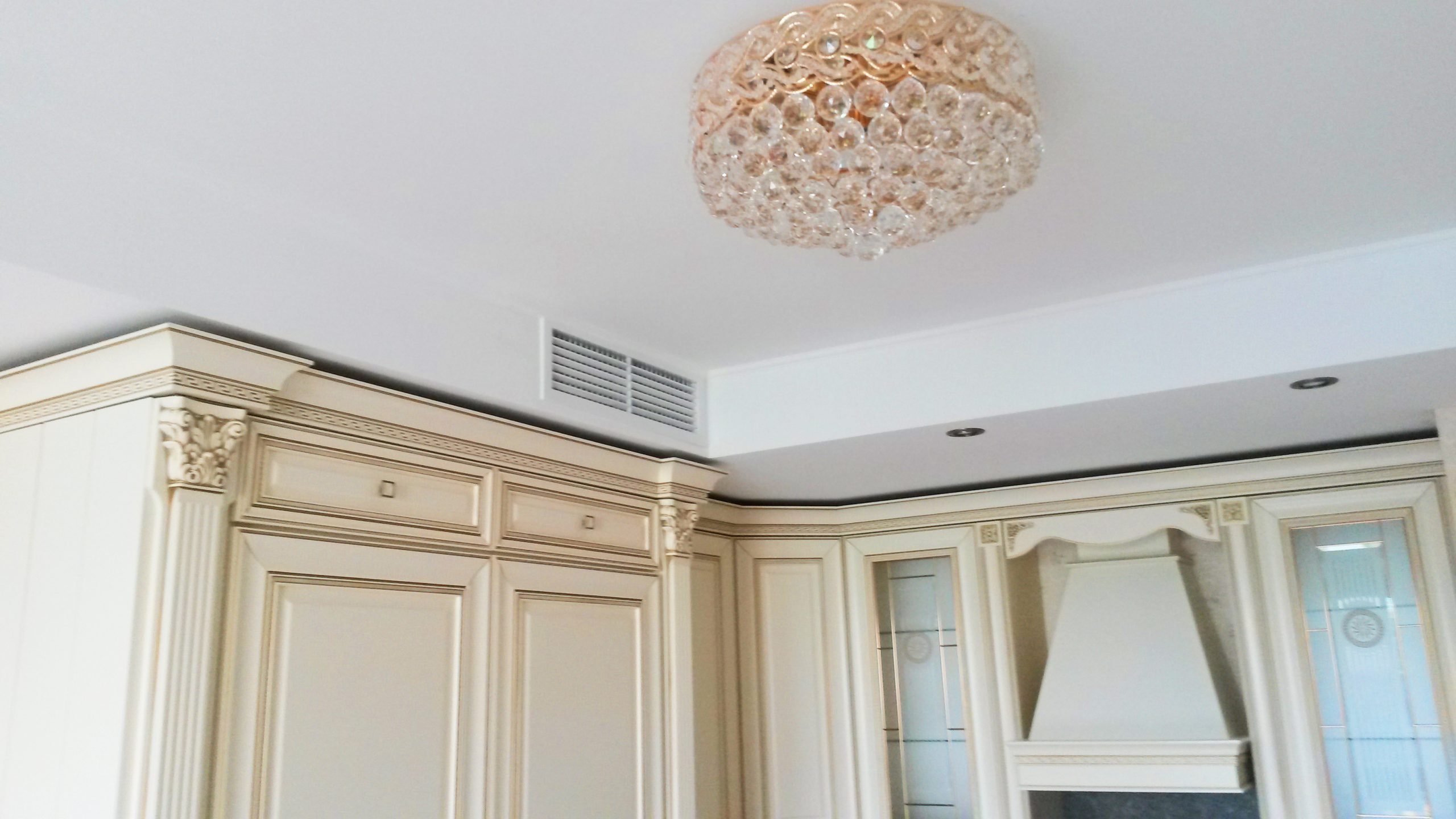

1-Гипсокартонный короб в кухне

В принципе, монтаж короба из гипсокартона на полу и под потолком производится по одной и той же технологии, потому что все коммуникационные сети будут располагаться в углу помещения: одни на полу, другие у потолка. Соответственно конструкция будет состоять из двух стенок, а каркас под него будет иметь форму сечения в виде угла. Чтобы понять, как все производится, рассмотрим варианта с потолочным размещением под вытяжку. Обязательно ознакомьтесь с видео – монтаж короба из гипсокартона.

Правила сборки гипсокартонного короба

Итак, короб для вытяжки из гипсокартона имеет прямоугольную форму. Его длина будет зависеть от расстояния между варочной плитой и вентиляционным люком, который чаще всего располагается на стене в углу помещения рядом со стеной, разделяющей санузел и кухню.

Сечение конструкции будет зависеть от размеров вытяжной трубы. Обычно это круглое сечение диаметром 200 мм. Трубу прокладывают от плиты вверх до потолка, затем поворот и горизонтальный участок до вентиляции. Значит, эту конфигурацию будет повторять и короб из гипсокартона на кухне.

Металлический каркас

Сборка каркаса

Все начинается с разметки. Вытяжная труба установлена, от нее по стене и по потолку надо отмерить расстояние и нанести линии параллельно полу, по которым будут установлены металлические профили обрешетки. Как выбрать правильно это расстояние?

Все будет зависеть от дизайна кухни. Кто-то считает, что минимальные размеры короба из гипсокартона – это оптимальный вариант. Кто-то отдает предпочтение конструкции, которая будет вписываться под размер вентиляционного люка (чаще всего он прямоугольный).

Будем проводить монтаж квадратного короба из гипсокартона. Для этого понадобятся инструменты:

  • ножницы по металлу;
  • перфоратор;
  • шуруповерт;
  • нож;
  • молоток;
  • шпатель;
  • угольник, отвес и уровень;
  • рулетка, карандаш.

Необходимые инструменты для монтажа

Из материалов:

  • листы ГКЛ;
  • профили: направляющие и потолочные
  • саморезы;
  • дюбеля;
  • шпаклевка и лента.

В первую очередь наносится разметка. Тот, кто выполнял монтаж короба на потолке из гипсокартона, тот знает, что начинать надо именно сверху. Так как вытяжная труба чаще всего плотно прилегает к стене, то на потолке от стены в двух местах устанавливаются точки с размером от стены 300 мм. Через них проводится линия.

Теперь точно также надо начертить линию и на стене. Расстояние от линии до потолка может быть разным, все будет зависеть от того, на каком расстоянии от потолочной поверхности располагается вентиляционный люк. Но в любом случае от края трубы каркас должен монтироваться минимум на 100 мм.

Есть две линии. На них устанавливаются и крепятся направляющие профили. Крепление производится дюбелями через каждые полметра. После чего необходимо нарезать несколько отрезков из потолочного профиля. Их размер равен расстоянию от потолка до линии, нанесенной на стене. Количество отрезков будет зависеть от длины всей конструкции и расстоянию между ними, равному 40 см.

Эти отрезки устанавливаем в профиль, который закреплен на потолке, и крепим к нему саморезами. К ним устанавливается и крепится еще один направляющий элемент, который собой обозначит угол каркаса. Остается лишь соединить отрезками из потолочного профиля два элемента: направляющую, закрепленную на стене, и только что установленный профиль. Все, каркас под короб из гипсокартона на кухню готов.

Фото готового каркаса короба

Вертикальный отрезок

Что касается вертикального отрезка, идущего от вытяжки, то его форма будет зависеть от того, где установлен сам вытяжной аппарат, а соответственно и плита: посередине стены или в углу.
Если посередине, то форма будет в сечении прямоугольной, если около угла, тот в виде угла. Второй вариант сооружается точно так же, как было описано выше. Первый же вариант сложнее.

  • Устанавливаются две направляющие (ПН) на стену. Они будут определять ширину короба из гипсокартона. Минимальное расстояние между ними 40 см.
  • В них вставляются отрезки из потолочного профиля (ПП) через каждые 40 см, к которым закрепляются еще две направляющие.
  • Последние два профиля соединяются между собой отрезками из потолочного элемента.

При такой Г-образной форме необходимо учитывать нюанс стыка двух профилей, ближних друг к другу, которые закреплены на стене: один вертикальный, второй горизонтальный. Во-первых, они укороченные. Этот момент придется учитывать еще на стадии нанесения разметки. Во-вторых, стыковать их придется под углом, поэтому на линии соединения двух плоскостей необходимо поставить ребро жесткости из потолочного отрезка.

Обшивка и оформление конструкции

Если монтаж короба из гипсокартона вы проводите в первый раз, то рекомендуется изготовление отрезков из гипсокартонного листа проводить последовательно и по частям. То есть, замерили одну плоскость, к примеру, лицевую горизонтальную, перенесли ее на лист материала, вырезали и сразу же установили. Это дает возможность не запутаться и воочию контролировать, какой участок не обшит.
После обшивки стыки конструкции обрабатываются шпаклевкой с использованием специальной ленты для швов. Далее, все устройство шпаклюется и шлифуется. Теперь его можно красить или оклеивать обоями. Кстати, точно также собирается короб из гипсокартона для камина. Просто придется выдерживать определенную форму паруса дымохода.

Итак, в статье был разобран вопрос, как собирается короб из гипсокартона на кухню для вытяжки (видео и фото, приложенные на этой странице, помогут вам разобраться в этом процессе досконально). Если у вас возникли вопросы, наши специалисты ответят на них.
