В течение довольно долгого времени для разделения пространства помещений используются перегородки из гипсокартона. Они имеют преимущества перед кирпичными или деревянными аналогами по причине своей легкости, быстрого монтажа и хороших звукоизоляционных свойств. Толщина перегородки из гипсокартона зависит как от замыслов дизайнера, так и от условий эксплуатации, требуемого уровня шумоизоляции и предполагаемой нагрузки.

Типы каркасных перегородок

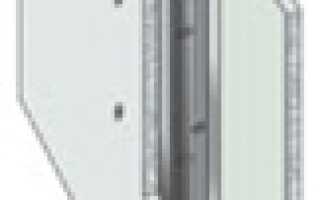

Каркасная перегородка — это конструкция из стального профиля или деревянного бруса обшитая с двух сторон листами гипсокартона в один или несколько слоев. Для защиты от лишнего шума, а также в целях утепления, ее внутренняя полость заполняется изоляционным материалом. Немецкая компания KNAUF – производитель качественных строительных материалов – классифицирует межкомнатные гипсокартонные перегородки по нескольким типам, приведенным ниже в таблице.

Тип конструкции Основные параметры Основные характеристики
С111С111 Масса 1 м3 составляет 28 кг, высота может достигать до 8,0 м. Конструкция представляет собой одинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами ГКЛВ — водостойкого гипсокартона — в один слой. Внутри заполнена тепло — и шумоизолятором в виде минераловатной плиты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Минимальная толщина гипсокартонной перегородки С111 зависит от ширины профиля и листов ГК.
С112С112 Масса 1 м3–53 кг, высота от 4, 0 до 9,0 м. Одинарный металлический каркас имеет двухслойную обшивку листами гипсокартона с обеих сторон. Наполнитель – минеральная вата. Тип конструкции обеспечивает более высокие звукоизоляционные характеристики (индекс RW – до 50 дБ) и огнестойкость (предел – 1,25 часа). Применяется как при перепланировке, так и в капитальном строительстве.
С113С113 Высота может составлять до 9,5 м. Масса 1м3 – около 78 кг. Каркас из стального профиля имеет «одинарную» конструкцию и обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. Минеральная вата, заполняющая «внутренности», помимо защиты от шума, отлично сберегает тепло. За счет увеличения количества слоев ГКЛ повышаются звукоизолирующие свойства.
С115.1.С115.1 Высота – до 6,5 м, масса 1 м3 – 57 кг. Оборудована двойным каркасом из стального профиля, который обшит двумя слоями гипсокартона. Наряду с прочностью и отличными показателями огнестойкости, обладает высокими звукоизоляционными характеристиками. Толщина гипсокартонной перегородки зависит от ширины используемого профиля, но даже ее минимальные значения позволяют применять конструкцию как при ремонте, так и при новом строительстве.
С115.2. Масса 1 м3 составляет 69 кг.  Макс. высота 9,0 метров. Кроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности увеличивается прочность перегородки, а также ее шумо – и теплоизоляционные свойства. Внутри заполнена плитами из минваты.
С116С116 Высота от 4,5 до 6,5 м. Масса 1 м3 составляет 61 кг. Минимальная толщина перегородки С116 – 220 мм. Особенностью этой конструкции из двойного металлического каркаса, обшитого листами ГКЛ в два слоя, является наличие пространства для коммуникаций. Данный тип перегородок обеспечивает возможность прокладки труб отопления, водопровода или канализации, а также скрытого монтажа электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции С116 составляет 50 дБ.
С118 Масса 1 м3 — 86 кг. Макс. высота – 9 м Перегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0,5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции.
С121С121 Масса 1 м3 – 32 кг. Макс. высота 3,1 м. Каркас изготовлен из деревянного бруса, который имеет влажность 12% и обшит с обеих сторон одним слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона типа С121 зависит от ширины бруса и листов ГК.
С122 Масса 1 м3 составляет около 57 кг. Высота 3,1 м. Отличается двухслойной «обивкой» деревянного каркаса листами гипсокартона. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция.

Гипсокартон, применяемый в конструкции перегородок, может быть, как обычным, марки ГКЛ, так и водостойким (ГКЛВ) или огнеупорным (ГКЛО). Практическое применение, чаще всего, имеет материал в виде листов шириной 12,5 мм. Независимо от их вида и размера, поверхность может быть отделана любым способом: покрашена, облицована плиткой, оклеена обоями и т. д.

Определение толщины гипсокартонной перегородки

Помня о том, что толщина конструкции зависит от ширины каркасного профиля и количества слоев гипсокартона, который используется в качестве обшивки, можно сделать вывод: по мере их добавления повышается общая жесткость конструкции. Перед тем как рассчитывать параметры перегородки, нужно определиться с ее функциональным назначением.

Декоративные конструкции, не имеющие несущего назначения, выполняются из более узкого профиля и имеют однослойное покрытие. Необходимость прокладки дополнительных коммуникаций (труб, проводки) также должна учитываться при определении требуемых размеров. По толщине перегородки из гипсокартона делятся на три основных категории:

  1. Перегородки 75–150 мм. Наиболее тонкими являются конструкции типа С111 с шириной профиля 50 мм и толщиной гипсокартонных листов в 12,5 мм. Двухслойная обшивка С112 добавляет еще 25 мм.
  2. 150–175 мм. Тип С113 оборудован каркасом из профиля ПН-100, а его двухстороннее трехслойное покрытие формирует общую толщину 175 мм.
  3. 175–250 мм. Двойной каркас перегородок С115 и С116, при использовании профиля ПН-75 и ПН-100, обеспечивает общую ширину конструкции в 200 и 250 мм.

Соответственно, использование профиля шириной 75 мм (ПН-75) или 100 мм (ПН-100) увеличивает как толщину конструкции, так и требуемый слой изоляции. Стандартная ширина деревянного бруса, из которого изготовлены каркасы некоторых типов, составляет 80 мм. Минимальная толщина таких перегородок зависит от количества слоев обшивки и составляет 85 мм (однослойная С121) и 100 мм (двухслойная С122).

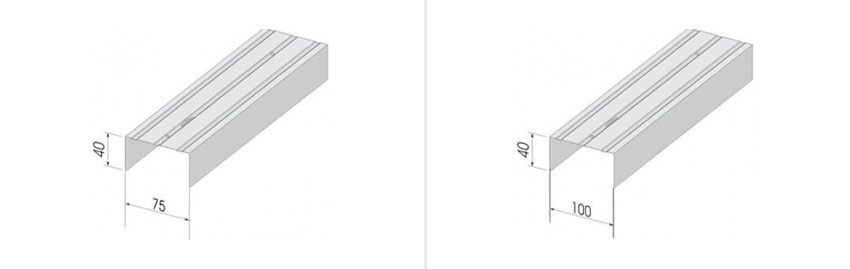

Профиль для перегородки

Завершая обзор, необходимо отметить, что их классификация специалистами компании KNAUF, является базовой и основополагающей. У вас есть какие-либо рекомендации, по проектированию подобных конструкций, основанные на личном опыте? Вы хотите задать вопросы по теме планирования и монтажа перегородок из гипсокартона? Нашим специалистам будут интересны любые наработки в области ремонта и отделки. А уж помочь подробным ответом на любой вопрос – это наша работа!
