Понятие «сухого» строительства подразумевает проектирование и возведение легких каркасно-обшивных конструкций, при монтаже которых затрачивается минимум средств и физических усилий. Немецкая компания KNAUF производит качественные материалы, необходимые при выполнении таких работ и является своего рода законодателем, определяющим стандарты для этого вида деятельности. Система КНАУФ для перегородок из гипсокартона известна любому строителю-профессионалу. Теперь настал и наш черед познакомиться с этими конструкциями подробней.

Серии перегородок (по классификации КНАУФ)

Специалисты компании классифицируют все каркасно-обшивные перегородки на несколько стандартных типов:

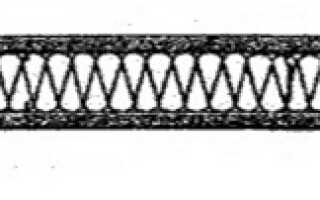

Вид в разрезе по горизонтали Тип конструкции
 C 111 С 111 – каркас из стального профиля, обшитый 1 слоем листов гипсокартона.
 C 112 С 112 – стальной каркас обшит листами ГКЛ в 2 слоя.
 C 113 С 113 – «одинарный» каркас из стального профиля обшит трехслойным покрытием из ГКЛ.
 C 115 С 115 – перегородки КНАУФ этой серии имеют двойной металлический каркас и 2 слоями обшивки из листов ГКЛ.
 C 116 С 116 – двойной стальной каркас с пространством для коммуникаций. Конструкция обшита 2 слоями гипсокартона с каждой из сторон.
 C 118 С 118 – «Защита от проникновения». Каркас из стального профиля обшит ГКЛ в 3 слоя. Между листами проложена оцинкованная сталь толщиной 0,5 мм.
 C 121 С 121 – каркас перегородки из деревянного бруса обшит 1 слоем ГКЛ.
 C 122 С 122 – деревянный каркас с двухслойным покрытием из ГКЛ.

Для наружного покрытия каркасных конструкций компания КНАУФ производит прочный высокотехнологичный материал на основе гипса, не содержащий токсичных веществ, абсолютно не горючий и имеющий отличные эксплуатационные свойства. Гипсокартон выпускается в виде КНАУФ-листов (ГКЛ) – прямоугольных элементов, состоящих из армированного гипсового «сердечника», покрытого картоном, прошедшим специальную обработку.

В зависимости от области применения эти листы имеют различные свойства и подразделяются на виды:

  • ГКЛ – применяется в помещениях с нормальной влажностью.
  • ГКЛО – имеет повышенную огнестойкость. Материал используется для обшивки перегородок из профиля, установленных в пожароопасных помещениях.
  • ГКЛВ – влагостойкий материал. Его картонное покрытие пропитывается особым составом.
  • ГКЛВО – объединяет в себе свойства влаго- и огнестойкости.

Кроме этой классификации КНАУФ листы имеют различия по виду боковой кромки. Все особенности материала обозначены маркировкой, которая наносится на каждый лист.

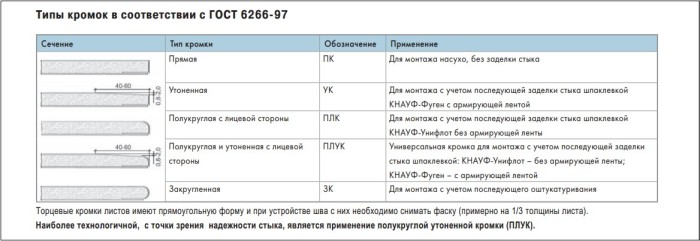

Типы кромок перегородок по ГОСТ

Особенности каркаса перегородок

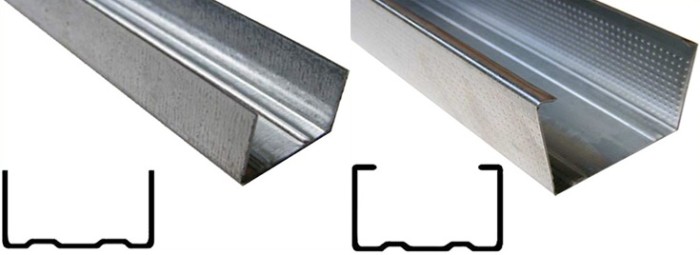

Следующими составными элементами каркасно-обшивных конструкций системы КНАУФ являются металлические профили – полосы из оцинкованной стали толщиной 0,5–0,8 мм. Эти изделия придают прочность каркасу, но не утяжеляют его общий вес. Рассмотрим, какой именно профиль нужен для перегородки из гипсокартона, которая будет выполнена по системе КНАУФ:

  • Профиль направляющий – ПН. Стальные полосы П-образной формы. По размерам делится на виды: ПН-50, 65, 75 и 100. Маркировка обозначает ширину его основания. ПН оснащен отверстиями под дюбели.
  • Профиль стоечный — ПС. Края боковых частей закруглены в виде буквы С. Маркировка аналогична направляющему. Стандартная длина профиля для перегородок из листов гипсокартона составляет 275, 300, 400, 450 и 600 см.Направляющий и стоечный профили

Инструмент и крепеж

Конструктивные особенности систем КНАУФ предполагают точное соблюдение всех рекомендаций производителя, касающихся их монтажа. Большое внимание специалисты компании уделяют характеристикам и качеству крепежного материала, который применяется при сборке каркасных перегородок их гипсокартона.

Для соединения профиля между собой рекомендуется использовать шурупы (саморезы) по металлу LN 9 и LB 9 (прокалывающие и сверлящие). Для крепления КНАУФ листов применяются самонарезающие шурупы типа TN и TB длиной 2,5–4 мм. Направляющий профиль крепится к перекрытиям простыми или анкерными дюбелями размером 4, 6, 8 или 12 мм.

Разновидности шурупов

1 — LN шуруп; 2 — LB шуруп; 3 — TN шуруп; 4 — TB шуруп

Конструкция перегородки из гипсокартона системы КНАУФ очень проста, а для ее монтажа достаточно самого простого инструмента, который есть в любом «домашнем» наборе:

  1. Рулетка, уровень, отвес – для разметки.
  2. Перфоратор – отверстия под дюбели, крепящие направляющий профиль.
  3. Шуруповерт – монтаж каркаса и крепление обшивки.
  4. Ножницы по металлу – нарезание профиля по размеру.
  5. Строительный нож – нарезание гипсокартона.

Этапы монтажа

Специалисты компании КНАУФ разработали поэтапную технологию установки гипсокартонных систем, подразумевающую строгую последовательность выполнения всех работ. Итак, рассмотрим краткую инструкцию по монтажу перегородки из гипсокартона:

  • Разметка. Красящим шнуром отмечаем ровную линию на полу, а затем, с помощью отвеса или лазерного уровня, переносим эту отметку на смежные стены и потолок.
  • Монтаж каркаса перегородки из профиля. К полу и потолку, дюбелями (через 80–100 см), крепим профиль ПН. К перекрытиям его нужно крепить, прокладывая уплотнительный материал. В ПН устанавливаем и крепим стоечный профиль. Максимальное расстояние между стойками не должно превышать 600 мм.
  • Установка оборудования. В каркасной конструкции устанавливаем закладные элементы (опоры под шкафы, полки, светильники и пр.). Монтируем электропроводку и все необходимые коммуникации.
  • Облицовка каркаса. С одной из сторон каркаса для перегородки из гипсокартона монтируем листы, закрепляя их саморезами через каждые 250 мм.
  • Укладка звукоизоляции. Между стойками (максимально плотно) прокладываем звукоизоляционный материал.
  • Полная обшивка. Крепим ГКЛ на оставшейся стороне каркаса. В случае если тип перегородки предусматривает многослойность покрытия, каждый слой листов нужно устанавливать, смещая его на 600 мм, от предыдущего.
  • Отделка. Закончив облицовку каркаса, нужно прошпаклевать швы между листами и шляпки крепежных саморезов. Гипсокартон необходимо прогрунтовать для окончательной декоративной отделки.

Этот краткий обзор гипсокартонных систем, разработанных известной немецкой компанией КНАУФ, является своего рода инструкцией, которой необходимо руководствоваться при монтаже перегородок. Дополнительные вопросы, возникающие у вас в ходе работы, будут тщательно рассмотрены нашими опытными специалистами. Не сомневайтесь, мы дадим вам ответ, который обеспечит «приятный» результат в таком непростом деле, как домашний ремонт.
